三、高效集成式全變頻泵組
應用集成式全變頻控制技術，每一臺水泵均獨立配置一臺變頻控制器，各泵機上的變頻控制器通過內部CAN總線技術，實現多臺泵機之間的相互通信，使整套設備具有多個與水泵一對一互相匹配的變頻和控制大腦，設備中所有水泵共享系統運行數據信息，聯動均衡運行，克服水泵不在高效區運行現象，實現真正意義上的全變頻控制運行。
1. 產品組成
系統主要由高效不銹鋼多級離心泵、集成式變頻器、控制柜、底板、不銹鋼管路、閥門以及氣壓罐等組成。
2. 產品特點
a) 配置集成式變頻器
智能的變頻高效電機，內置PID和先進的節能軟件，
精確控制性能輸出滿足水力要求。
b) 分散型控制
每臺變頻器內置主板控制器，且均具有獨立的控制運行功能，泵與泵之間通過CAN總線互相聯動運行。當一臺泵控制器故障時其它泵可正常運行給用戶供水。
c) 節能型系統

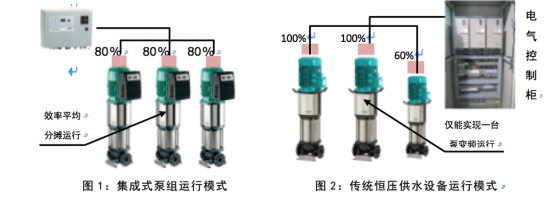

在同一工作泵組中，能夠?qū)崿F(xiàn)所有工作水泵同步變頻運行，能夠根據用水總需求量自動平均分?jǐn)傔\(yùn)行效率(如圖1)，較傳統恒壓變頻給水設備(如圖2)節約電能13﹪以上。
d) 高效的水利部件
獲得專利的3D葉輪設計使每級高壓葉輪保持在同樣高的效率水平。下圖3是用傳統的水利部件和3D高效水利部件進行的性能比較，從圖3中可知， 配置3D高效水利部件的泵效率提升高達10﹪以上。
e) 維修方便
根據EN 2006/42/CE標準而設計的聯軸器保護裝置，如圖4，獨特的聯軸器Spacer
設計如圖5，同時可配置集裝式機械密封，如圖6。所有以上設計保證了最短的維護時間。
f) 系統安全可靠
系統通過半導體數字芯片無觸點切換實現水泵的啟停，不需要繼電器電路，減少了繼電器電路中觸點的頻繁吸合斷開，降低故障發生率，提供系統的安全性、可靠性。
g) 噪聲低
變頻降噪技術，能大幅度的消除降解變頻電流聲。比普通變頻技術噪聲降低
10-20dB。變頻輸出交接自保持技術，最大限度的降低控制柜元器件動作聲音。
h) 全不銹鋼結構
水泵、管路、閥門及配件使用食品級不銹鋼，保證水質清潔。
i) 控制系統自身能耗少
把變頻器和控制器集成一體的水泵專用變頻器，將不再需要體積龐大的控制柜(如圖7、圖8)，減少了因控制系統中元器件及電氣線路自身發熱產生能耗約占水泵能耗3～5﹪左右。
![140e7653c5f0a09_w554_h207[1]](/upLoad/image/20171103/15096736235690031.jpg "140e7653c5f0a09_w554_h207[1]")
3. 系統功能
a) 恒壓控制功能：保持供水壓力的穩定，并可根據用水量的變化自動調節各水泵在變頻和工頻狀態下配合工作，并遵循“先開先停”原則。
b) 超越故障泵運行功能：采用CAN通信水泵發生故障時，系統能自動啟動下一個正常水泵運行。
c) 效率平均分?jǐn)偣δ埽好颗_(tái)泵變頻運行工作效率相同，此功能能夠克服因電機最低啟動變頻的制約而造成的電能的浪費。
d) 節能：系統采用先進的高效集成全變頻控制技術，與傳統的PLC變頻控制技術相比，系統平均節能約13﹪以上。
e) 保護功能：泵組采用“先啟先?！钡倪\(yùn)行方式，循環運行，不分主用、備用泵，所有水泵均勻運轉，避免備用泵長期不啟動所造成的銹蝕損壞，在夜間用水低峰期則用穩壓泵低頻運轉來穩壓。這樣，既延長了泵組的使用壽命，又降低了泵組的維護費用。
f) 自動定時切換功能：控制系統中設有定時器，可記錄每臺水泵的累計工作時間，當某泵累計工作時間達到設定值時，控制系統將根據數據對比中斷該泵的運行，該泵即自動轉為備用并重新計時，下臺水泵自動切換運行，依次循環，達到定時切換目的。
g) 無水自動停機功能：無水時能自動停機保護并報警，有水時能自動啟動。
h) 小流量停泵保壓：系統在用水低谷，能自動切換到小流量自動停泵保壓狀態。
i) 瞬時斷電自恢復功能：因電網變化發生瞬時停電，來電后自動恢復運行狀態。
在中國隨著城市化進程的快速發展，城鎮自來水用水需求也隨之不斷增加，各類二次增壓變頻恒壓供水設備隨著城市化進程蓬勃發展，而變頻恒壓供水設備是實現二次增壓設備可靠運行的核心部分。在國內，以集成技術為平臺的系列變頻控制技術得到了廣大用戶的歡迎，因其具有安全可靠、低能耗、功能強大、智能化程度高、操作維修便捷等特點。它可應用到包括老舊二次供水泵房的節能改造，新建項目的二次增壓供水以及空調暖通循環供水系統、工業、家用供水等領域，特別是隨著全球氣候變暖及能量匱乏，國家可續發展的戰略需求，節能減排任務更加緊迫，可以預見，采用高效集成全變頻控制技術的恒壓供水設備的需求和應用將會越來越多。
