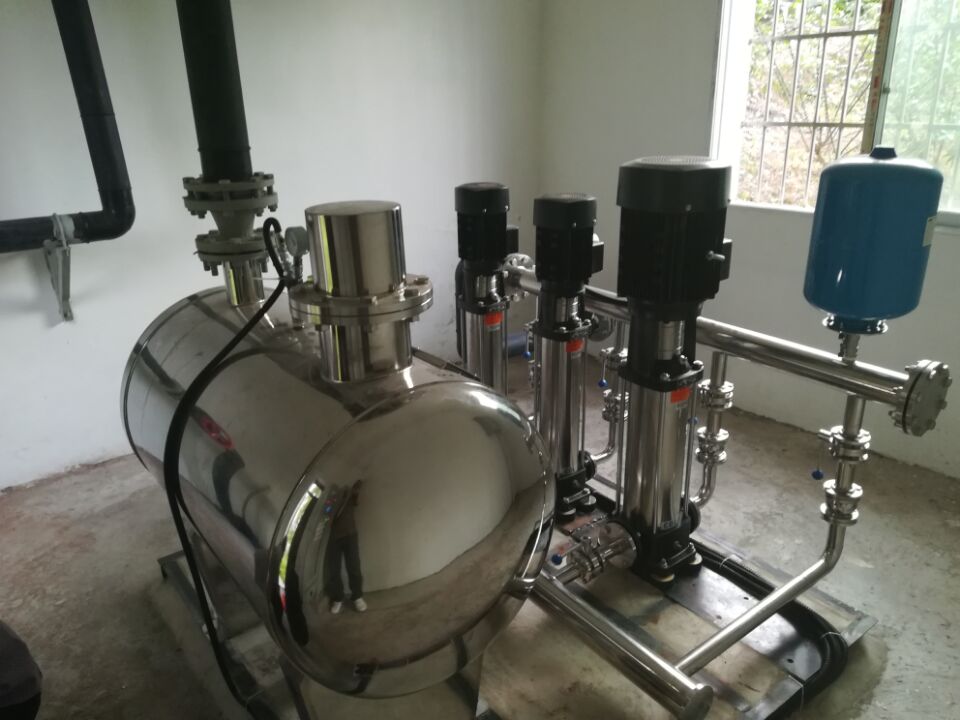

無負壓供水設備穩壓罐是水泵可以進入睡眠的前提條件，利用水的壓縮性極小的性質，用外力將水儲存在罐內，氣體受到壓縮壓力升高，當外力消失壓縮氣體膨脹可將水排除。
壓力罐主要由氣門蓋、充氣口、氣囊、碳鋼罐體、法蘭盤組成，當其連接到水系統上時，主要起一個蓄能器的作用，當系統水壓力大于膨脹罐碳鋼罐體于氣囊之間的氮氣壓力時，系統水會在系統壓力的作用下擠入膨脹罐氣囊內，這樣一是會壓縮罐體于氣囊之間的氮氣，使其體積減小，壓力增大；罐體于氣囊之間是出廠時預充的氮氣，罐體外面為烤漆層，進出水口直接用三通或金屬軟管連接到系統，排氣閥接口可及時排出系統和氣囊內的水溢出的空氣，也可用閘閥直接關死，以免水從頂部溢出，防塵帽下面是充、放氣口，可補充氮氣或放掉一部分氣體。二是會增加系統整個水的容納空間，使系統壓力減小，直到系統水的壓力和罐體于氣囊之間的氮氣壓力達到新的平衡才停止進水。
當系統水壓力小于膨脹罐內氣體壓力時，氣囊內的水會在罐體于氣囊之間的氮氣的壓力作用下擠出，補回到系統，系統水容積減小壓力上升，罐體于氣囊之間的氮氣體積增大壓力下降，直到兩者達到新的平衡，水停止從氣囊擠壓回系統，壓力罐起到調節系統壓力波動的作用。
![14950759559283110[1]](/upLoad/image/20170518/14950965216882459.jpg "14950759559283110[1]")
無負壓供水設備中穩壓罐的選型公式：
為避免水泵頻繁啟動，穩壓罐的調節容積應滿足一定時間的水泵流量（L/min），計算公式如下：V = K×Amax
K = 水泵的工作系數，隨水泵功率不同而變化，具體見下表：
P（HP） 1-2 2-4 5-8 9-12 ＞12
K 0.25 0.375 0.625 0.875 1
Amax = 水泵的最大流量（L/min）
Pmax = 水泵的最高工作壓力（水泵停機時系統的壓力）
Pmin = 水泵的最低工作壓力（水泵啟動時系統的壓力）
Ppre =穩壓罐的預充壓力
V = 穩壓罐的體積
其中1HP（馬力）= 0.735KW
