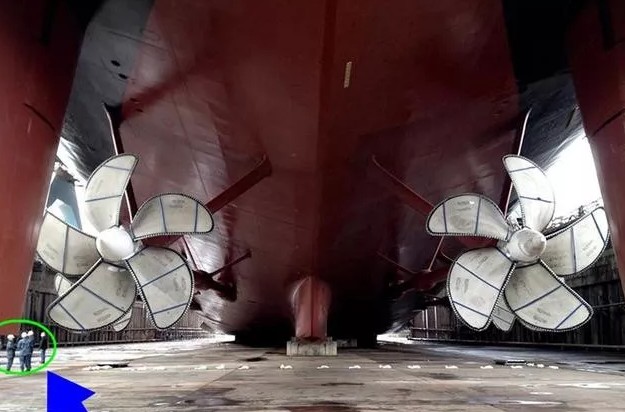

福特號航空母艦上的螺旋槳，重達30噸，請對比左下角那5人。
在我們印象中，船無非就是在尾部吊裝一個或幾個螺旋槳以進行推進，如上圖福特號航母這般。
然而，不少非軍迷朋友所不了解的是，諸如美國海狼級核潛艇，英國機敏級等先進核潛艇，卻是使用“泵射推進”。
而像美國瀕海戰斗艦等這樣的高速艦使用的又是“噴水推進”，咱們先說后者，因?yàn)閮烧邩O為類似。
何為噴水推進？
上圖為美國瀕海戰斗艦獨立號，它使用的就是“噴水推進”。
使用“噴水推進”的艦船，我們?nèi)魏螘r(shí)候都甭想看到它的螺旋槳，最多只能看到上圖那4個裝置。
怎么運作的？
運作的大概原理就如上面的剖視動圖。靜態圖如下：
推進時，就是下圖這樣子。
據一些資料上說，某大型船只上的噴水推進裝置，其總流量非常驚人，相當于美加邊界的尼亞加拉瀑布的平均水流量。
到這里，有的網友會有疑問，傳統的螺旋槳外露推進，可以方便轉向和倒車。而使用噴水推進的船只又是如何實現拐彎和倒車的？
倒車很簡單，原理恰如上面的動圖。
而轉向的原理，咱們來看看美國瀕海戰斗艦獨立號的變種姊妹艦，USS Tulsa (LCS-16) 塔爾薩號。
塔爾薩號安裝4個噴水推進，全功率推進時，每秒的水流量24000加侖，合每秒90噸水流量。
作為對比，我國黃果樹大瀑布水流量一般保持在每秒8至12噸，當然，黃果樹片區普降大雨時例外（最大時，黃果樹大瀑布水流量高達每秒690噸）。
瀕海戰斗艦上的每一個“噴水推進”裝置都如此靈活，這讓瀕海戰斗艦相比于其他戰艦，操作更靈活。
泵射推進
“泵射推進”與“噴水推進”原理是相似的，只不過，前者用在核潛艇上，后者多用在軍艦和民用船舶上。
一個在水面，一個潛行于水下，我們總不能期望它們的推進裝置長相一樣，稱呼還一樣。
老式潛艇上的螺旋槳，圖片來自Weston Westmoreland。
而現代的先進核潛艇是看不到螺旋槳的。
某些先進核潛艇的泵射裝置如上圖，而實物圖如下：
圖片來自美國海軍研究所的Jeff Head。
上圖為造價23億美元的美國弗吉尼亞級攻擊型核潛艇，因?yàn)楹藵撏Ф际歉鞔髧?guó)的核心機密，故這艘弗吉尼亞級攻擊型核潛艇上浮時，其泵射裝置是用一塊布遮擋起來的，其內部結構無法知曉。
因此，我們只能通過上面這張大概的參考圖來略知一二，而實際結構可能會出入很大。
總之，我們只要知道，泵射推進跟噴水推進有一點是類似的，都是用“管子”將螺旋槳包起來。
泵射推進,有哪些優勢？
核潛艇使用泵射推進，核心出發點就是為了靜音。螺旋槳外漏容易產生空泡噪音，這會讓核潛艇難以成為真正意義上的“大洋黑洞”。
上圖為螺旋槳在水中產生空泡的高速攝影圖?？张莸漠a(chǎn)生跟壓力密切相關，而用“管子”把槳葉包起來后，管子里的水流很急，槳葉受到的動壓很大，空泡不容易產生。
美國海軍工程試驗站為了對比泵射推進和普通螺旋槳推進時的噪音。他們上世紀曾經做過對比實驗，結果表明，泵射推進比普通的螺旋槳推進最高可低20分貝左右，差距非常大。
而在艦艇上使用噴水推進，最大的好處是操縱性和倒車性能優越；艦體外的附件少，減少了阻力。
另外，跟外露螺旋槳相比，使用噴水推進的船可在淺水活動，因?yàn)橹灰胨诒谎蜎]就行。還有就是，因?yàn)樾D(zhuǎn)部件是包裹起來的，所以里面的槳葉能得到很好的保護，不會切割外面的礁石和魚兒。
鯨魚背上的累累疤痕，拜某條船的上的螺旋槳所賜。
也正因此，一些救生艇也使用噴水推進。原因不難理解，我們得把人完完整整地救上船，而不是弄成幾塊后……
我國的潛艇用無軸泵噴推進器
在核潛艇推進裝置研發上，中國已取得領先美國的技術成果。由中國武漢海軍工程大學馬偉明院士團隊研制的“潛艇用無軸泵噴推進器”，將應用在中國下一代核潛艇上！“無軸泵噴推進器”，是世界各海軍強國競相開發的新型推進裝置，它比“有軸泵噴推進器”要先進一代。目前，英美等國海軍最先進的核潛艇上，配裝的均是“有軸泵噴推進器”。
2017年5月30日，中國中央電視臺播發報道，稱中國工程院院士、中國武漢海軍工程大學馬偉明少將所在團隊研制的“潛艇用無軸泵噴推進器”，在技術領先美國十年。中國的下一代核潛艇上，將用上中國自主研發的“無軸泵噴推進器”。
圖注：英國“機敏”級核潛艇也使用泵噴推進器，不過是有軸的
圖注：美國“弗吉尼亞”級核潛艇，尾部的圓柱狀裝置就是泵噴推進器
無軸泵噴則是把驅動軸帶動葉輪改成電機驅動，而且電動機不是安裝到潛艇的中心軸線，而是布置在環狀導管內，不需要中心驅動軸，螺旋槳（轉子）也不再是一體式的，而是由多個單獨的葉片組成，從中心驅動變成了四周驅動，所以叫無軸泵噴。
圖注：國外研制的無軸螺旋槳，能看出轉子不是一體式的，而是由多個單獨的葉片組成，從中心驅動變成了四周驅動
大家知道，潛艇按所用動力裝置來分類，可分為常規動力潛艇與核動力潛艇兩大類。按所用推進裝置來分，可分為螺旋槳推進器潛艇與泵噴推進器潛艇兩大類。
泵噴推進器，是一種比螺旋槳推進器運行噪聲更小、推進效率更高、技術上更先進的推進器。
潛艇用推進螺旋槳在運行時，由于葉片振動及空泡的存在，會產生很大噪聲。這種噪聲輻射到海水中后，容易被敵方反潛聲吶捕捉到。
為降低潛艇推進螺旋槳的運行噪聲，人們想了很多辦法。其中一種辦法就是給潛艇配備七葉大側斜螺旋槳。潛艇是否采用七葉大側斜推進螺旋槳，曾是潛艇是否先進的一個標志。七葉大側斜螺旋槳，是一種噪聲較低的推進裝置。
但七葉大側斜螺旋槳并不是一種完美的推進裝置。
科學家與工程師經過反復試驗發現，如果在螺旋槳外面罩上一個隔音隔振的導流罩，就可進一步降低螺旋槳的運行噪聲。
科學家與工程師繼續研究下去，就弄出了一種比螺旋槳推進器更先進的潛艇用推進裝置——泵噴推進器。與傳統的螺旋槳推進器相比，泵噴推進器在外觀上的最大特點是，它的推進槳葉，被包裹在一個環形導流罩內。
泵噴推進器在大幅提高推進效率的同時，輻射出的噪聲比七葉大側斜螺旋槳還要低很多。
最早在潛艇上使用泵噴推進器的國家，是英國。步英國后塵，美國人也為自己的核潛艇開發了泵噴推進器。目前，英國的“特拉法爾加級”“機敏級”、與美國“海狼級”“弗吉尼亞級”等先進攻擊核潛艇上，都采用了泵噴推進器。美國正在規劃中的下一代戰略導彈核潛艇“哥倫比亞級”，也鐵定要使用泵噴推進器。
因受時代與技術的限制，截至目前，歐美國家所有先進核潛艇使用的“泵噴推進器”，都是“有軸泵噴推進器”。
“有軸泵噴推進器”在結構上，由固定不動的環形導流罩與其內的螺旋槳兩部分組成。螺旋槳的作用是驅動海水從導流罩內部流過，從而產生推力。但它的螺旋槳，仍是由一根來自潛艇耐壓殼內的傳動軸驅動的。這根傳動軸，一頭連著潛艇艇內的蒸汽輪機或電動機，一頭連著螺旋槳的中心軸。
采用“有軸泵噴推進器”的潛艇，仍有貫穿艇體耐壓殼的傳動軸系存在。因而，潛艇在航行時，這個傳動軸系與艇體、傳動軸系與泵噴推進器之間，會相互影響而產生可暴露潛艇行蹤的噪聲。
所有的電動機，都由定子與轉子兩大部分構成；泵噴推進器，也由外部的環形導流罩與罩內的推進槳葉兩部分組成。
在“無軸泵噴推進器”中，電動機的定子被集成在環形導流罩中，與環形導流罩合二為一了；電動機的轉子則與導流罩內的推進槳葉融為一體了。
或者說，在“無軸泵噴推進器”中，其推進槳葉，是直接由安裝在導流罩內的電動機驅動的，而不是由來自艇體內發動機或電動機的驅動軸驅動。
“有軸泵噴推進器”推進槳葉，由中心軸驅動。而“無軸泵噴推進器”的推進槳葉，由導流罩內的電動機從四周驅動，根本就沒有中心軸。潛艇在配置“無軸泵噴推進器”后，其推進器與潛艇耐壓殼內的汽輪機或電動機之間，不再有復雜的機械軸系聯系。因?yàn)樵凇盁o軸泵噴推進器”中，驅動泵噴推進器的電機、推進槳葉、環形導流罩已被集成到一起了，或說一體化了。
“無軸泵噴推進器”與艇體耐壓殼內的動力裝置，只存在電纜聯系。電纜負責將潛艇艇體內的電力與控制信號，傳送到“無軸泵噴推進器”上；“無軸泵噴推進器”上配裝的各種監控傳感器收集的數據，也通過電纜回傳到潛艇艇內，供潛艇操作人員決策用。
（圖為中國094、093型核潛艇發射武器場面）
潛艇采用“無軸泵噴推進器”的好處很多：
第一，因?yàn)闆]有“有軸泵噴推進器”上那根來自潛艇艇體內的主傳動軸，所以它在運行時，就沒有了主傳動軸系產生的噪聲。
第二，由于“無軸泵噴推進器”是把電機布置在艇體外部的環形導管上，所以還能節省潛艇艇體艙內的寶貴空間；
第三，“無軸泵噴推進器”與艇體內部只存在電纜聯系，所以它的布置非常靈活。它可以裝在潛艇尾部正中軸線上，也可裝在潛艇尾部?jī)蓚?cè)，還能設在潛艇的各種舵上。甚至可設置在潛艇艇體內，與潛艇融為一體。在潛艇艇體前后各開一個口子，兩個口子之間的導流管內，就可放置“無軸泵噴推進器”。
有人覺得“無軸泵噴推進器”技術很神秘，這是一種誤解。實際上，艦船用“無軸泵噴推進技術”，與民用電動汽車及電瓶車上使用的“無軸驅動技術”有很深淵源。
我們常見的電瓶車及某些電動轎車中，就使用了“電動機直接驅動車輪技術”。“電動機直接驅動車輪技術”，就是一種“無軸驅動技術”。因?yàn)槭褂眠@種驅動技術的電動轎車與電瓶車，驅動車輪前進的動力，是由安裝在車輪上與車輪已合為一體的電動機驅動的。裝在車輪上的電動機，與發動機之間，只有電纜聯系。而在普通汽車上，其發動機艙內發動機產生的動力，需要通過變速箱與復雜的軸系作中介，才能傳遞到車輪上，以驅動車輪轉動。
在“無軸泵噴推進器”的研制方面，中國起步稍晚于美國，但進步神速。從目前的研究情況來看，在該項技術的研發上，中國已超越美國而處于全球領跑者地位。
但“無軸泵噴推進技術”要實現工程化應用，要成功應用到潛艇上去，還需要解決一系列技術難題。
首先，需要解決艦船舶綜合電力技術實用化難題。因?yàn)闊o軸泵噴推進器的轉子葉輪是使用大功率電動機驅動的。這些電動機一方面是耗電大戶；另一方面因潛艇的航速變化范圍大，所以這些電動機工作時對電力的需求，也是在隨時變化的。潛艇需采用綜合電力系統，才能對發動機提供的電力實施精確化調度，從而使“無軸泵噴推進器”在得到足夠與持續的電力供應時，潛艇上其它設備與武器裝備的用電，也可得到滿足。
這一個難題，對中國來說，已不是難題。因?yàn)橹袊?guó)工程院院士、中國武漢海軍工程大學馬偉明少將領導的科研團隊，已完成第二代船舶綜合電力系統——中壓直流船舶綜合電力系統的研發工作，這是一種領先歐美一代的先進技術。
英國45型驅逐艦、美國“福特級”航母上使用的是第一代船舶綜合電力系統技術，即中壓交流船舶綜合其次，需研制出功率大、體積小、重量輕的驅動電機。排水量幾千甚至上萬噸的核潛艇，如果僅配裝一臺“無軸泵噴推進器”的話，這臺推進器的可用功率，就得達到幾萬馬力。這臺推進器所用的電動機，在功率足夠大的同時，還必須具備體積小、重量輕特點。否則，它根本裝不進“無軸泵噴推進器”的環形導流管內。
三是“無軸泵噴推進器”所用電動機，要能在高鹽高腐蝕性的環境中長期工作?！盁o軸泵噴推進器”的內置電機，必須暴露在惡劣的水環境中，以讓海水流過電動機定子和轉子之間的間隙，帶走電動機產生的熱量，從而完成對電動機的冷卻任務。所以，電動機定子和轉子的外壁，都需要采用特殊的防護設計?！盁o軸泵噴推進器”的導流罩對電動機起到機械防護作用，也需要專門設計。據說中國武漢理工大學的科學家，已初步解決了“無軸泵噴推進器”電動機防護設計難題。
