1.0.1 本標準適用于煉油裝置泵類工藝流程及控制方法的選用。
2泵的管路設計
2.1 泵入口管路設計
2.1.1 泵入口管的管徑一般比泵嘴大1~2級或相等。
2.1.2 泵入口管道上應設置切斷閥。
2.1.3 離心泵除物料臟或特殊要求外，一般不設永性過濾器，但應設置開工用Y型過濾器；小間隙泵，如螺桿、齒輪、柱塞泵等應設置永久性過濾器，每臺裝一個，位于切斷閥與泵進口之間。
2.2 泵出口管路設計
2.2.1 離心泵出口管的管徑一般比入口管徑小1~2級。往復泵和轉子泵的出口管徑允許與入口管徑同級。
2.2.2 離心泵或旋渦泵的出口管道上應設置止回閥。止回閥的位置宜裝在泵出口隔斷閥 前，但由此使得隔斷閥的安裝高度升高而造成不便操作，或兩臺泵公用一個止回閥時，也可裝在泵出口隔斷閥之后。
2.2.3 齒輪泵、螺桿泵、柱塞泵和電動往復泵均應在泵出口設置旁路安全閥。如泵本體裝有安全閥時，則不再設安全閥。
2.2.4 對于進出口壓差大于4.0MPa的離心泵，宜在泵出口管道上設置串連的雙切斷閥。
2.3 其它管道
2.3.1 暖泵管道：輸送高溫油品的離心泵(溫度>200℃)，應設置DN20~25的暖泵管道，如圖2.3.1中管A。 當泵出口管徑小于 DN80時，可不設暖泵線，而采用微開備用泵出口閥的辦法。
2.3.2 防凍管道：輸送易凝油品，一般應設 DN20~25防凍管道 ，通?？捎帽么祾哌B通管兼用，如圖 2.3.1中管B。防凝旁路需伴熱。
2.3.3 平衡管：介質在泵入口處易于發生氣化時，在泵入口管嘴與泵入口切斷閥之間設置一根可返回 吸入側上游設備氣相空間的平衡管。平衡管上應設置切斷閥(見圖2.3.3)。
2.3.4 壓力平衡管
2.3.4 壓力平衡管：泵出口閥前后壓差非常大時，為避免打不開閥門，需要在出口閥的前后設帶閥的旁 通管。如設有暖泵管道，則可用暖泵管道兼用。
2.3.5 放空管：輸送液化氣的泵應在泵入口或出口管道上設置排入密閉系統的放空管道。
2.3.6 循環管：每臺往復泵或旋渦泵出入口切斷閥之間的管道上應設置泵出入口相連的循環管，該循環管上應設置切斷閥。
![201704141653179235[1]](/upLoad/image/20171027/15090891794972074.jpg "201704141653179235[1]")

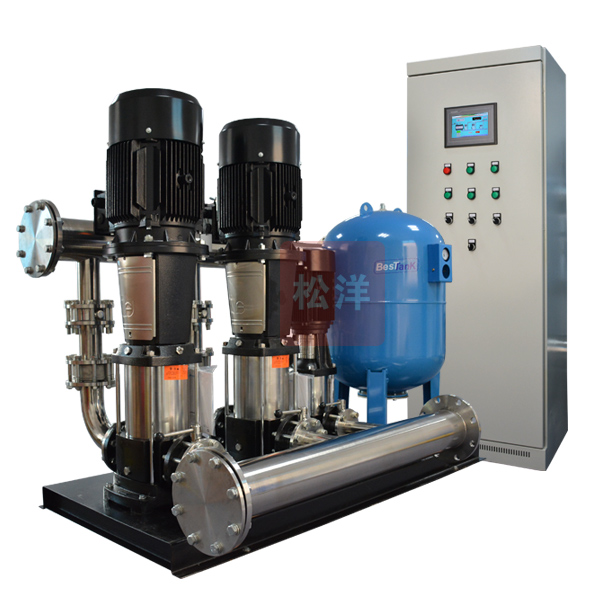

松洋變頻恒壓供水設備,結構緊湊、通用性強、可靠 性好，水泵高效運行、節能效果顯著、杜絕二次污染,提高水質， 啟停沖擊小、大大提高相關設備使用壽命。適用于城市小區供水， 消防系統、農業排灌、工業給水、暖通、供熱等冷熱自動給水,油 田及其它液體輸送園林噴灑、水景、音樂噴泉的自動給水。
